雷達物位（液體）計在純堿行業物位測量中的應用
作者：金湖九州儀表有限公司
點擊：1099
發布日期：2022年04月29日
1概述
在純堿行業中，物位測量由于受被測對象、檢測條件和環境影響較大，一直是行業中比較頭疼的問題，它不僅關系到工藝過程的平穩操作和安全生產，而且對產品質量和產品的控制至關重要。特別是粉塵多易結晶、腐蝕、波動大、流動快；還有溫度高等物位的測量。
我們從對南方堿廠、山東海化、連云港堿廠、唐山三友、青島堿業等多家同行的考察和調研不難看出，他們相繼采用了超聲波、靜壓式、阻旋式、射頻導納式等等。純堿生產中因儲罐的工況比較復雜，導致故障率高、維護量大、在線檢修困難、使用周期短、測量效果不盡人意。我們對物位測量系統進行了反復比選、優化得出 *后決定，在我公司的60萬噸純堿工程中，采用了雷達中的 品牌德國VEGA雷達物位計與DCS接口對熱堿液儲罐、輕重灰大小袋倉、散裝輕灰倉、石灰倉、無煙煤料位倉等大小的33個儲罐物位進行實時準確監測。
2雷達物位計測量原理通過天線系列發射并接收能量很低的極短的微波脈沖。雷達波以光速運行，德國進口的VEGAPULS雷達液位計/料位計/物位計通過 *新的微處理技術和 的ECHOFOX-軟件準確的分析出物位回波， 測量雷達波的運行時間并通過電子部件轉換成物位信號，可以確保在極短時間內穩定和 測量出物料或液體位置。距離物料表面的距離D與脈沖的時間行程T成正比，
（見圖）關系式如下：D=C×T/2其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4-20mA輸出。
3雷達物位計選型應用特點及安裝
要求
3.1選型應用
根據需要和工況選擇合適的型號是保證測量結果準確可靠的重要條件。
純堿行業的工況比較復雜，各個工序對于物位測量的要求均不相同：同時測量介質的性質；測量介質的溫度、壓力；防護等級：測量環境有無粉塵、蒸汽和泡沫；容器罐、池、料倉、料庫的幾何尺寸及安裝位置都會對所使用的儀表有不同要求。因此，儀表選型前必須對使用的工況環境做認真、詳細的了解和分析，必要的情況下要到使用現場做實地勘查，才能保證獲得 *佳的使用效果。根據我公司的實際具體情況，
我們對熱堿液儲罐、石灰乳罐等帶腐蝕性物體采用了VEGAPULS65型；對過程條件比較復雜的輕灰、重灰倉、中間倉等采用VEGAPULS62型；對小容器堿液桶、濾布洗水箱等采用VEGAPULS61型；對過程條件非常復雜的輕灰料倉采用了VEGAPULS66型。投運兩年以來效果非常好，基本上為零維護。
3.2特點
（1）連續準確的測量
（1）連續準確的測量雷達式物位計不受溫度、壓力、氣體的影響，與介質表面無接觸，德國VEGAPULS雷達液位計/
料位計/物位計非常適用于復雜的過程條件。即使在高溫高壓的惡劣環境下進行測量也 沒有問題。
（2）安全且節能
雷達物位計不但可以在高溫高壓下進行測量而且極準確安全且節省能源，它的發射功率只有每平方厘米幾個微瓦，因此可以不受任何限制將其應用于各種場合。在實際應用中，通過金屬外壁就可將雷達信號完全屏蔽。雷達物位計使用的材料的化學性和機械性都相當穩定，而且材料可以再循環利用。
（3）不受被測介質特性的影響
更換被測介質的成分或更換整個介質，不會影響雷達液位儀/料位儀/物位儀的測量結果且不需要重新調試。
3.3安裝
檢測儀表能否獲得準確的測量數據，不僅與儀表本身的精度有關，而且與儀表的安裝和調試有關。正確的安裝除了可以獲得更為準確的檢測數據外，還可以保證儀表工作穩定，維護方便。

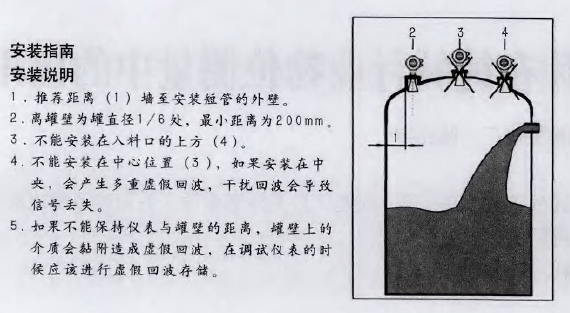

由于采用非接觸式測量，VEGAPULS物位計的安裝和維護都非常簡便。安裝時注意事項如下：
（1）安裝雷達液位計時，應避開進料口、進料簾和漩渦，因為物體在注入時會產生幅度比被測液位反射的有效回波大得多的虛假回波。同時，漩渦引起的不規則液位會對微波信號產生散射，從而引起有效信號的衰減；
（2）對于有攪拌器的容器，雷達液位計的安裝位置不能再攪拌器附近，因為攪拌時會產生不規
則的漩渦，它會造成雷達信號的衰減。同時攪拌器的葉片也會對微波信號造成虛假的回波，特別是被測物體的相對介電常數較小和低液位時，攪拌器所造成的影響更為嚴重。
（3）由于輕灰料倉和石灰倉周圍溫度較高，使得雷達電子元器件的超溫，測量產生了波動，我們自制安裝了壓縮空氣對準電子元器件進行自動吹掃裝置。
4結束語
由于選型的恰當，通過應用VEGA雷達物位計超聲波液位計運行以來，大大降低了員工的勞動強度，提高了工藝指標。 一流的產品性能和服務質量得到了我們的充分肯定，實踐證明，其結構簡單、抗腐蝕、安裝維護方便等突出優點在純堿行業的應用是可行的，VEGA雷達物位計在各種儲罐的應用也越來越成熟，當然VEGA雷達的價格較高，不過物有所值，價格也在逐年走低。筆者相信雷達物位計會逐步成為儲罐液位測量的主流。
