產品詳情
一.概述
壓力表阻尼器是用來御防強烈的流體脈沖，以保護壓力表不受損壞的裝置。適用于被測介質有強烈脈沖的壓力系統中。
阻尼器是根據脈沖指數隨路程與通流面積的比值衰減原理設計的可調螺旋線式抗脈沖阻尼器，長期以來，由于強烈的脈沖作用，使壓力表極易損壞，使用壽命甚低，造成極大的浪費。使用本阻尼器，可幾十倍的提高壓力表的使用壽命。
在安裝使用時，根據實際脈沖的大小，用螺絲刀適當調節阻尼倍數，旋進-阻尼倍數增大、旋出-阻尼倍數減小。
二.產品分類
阻尼器的 *高工作壓力為:
10; 16;25;40; 60; 100MPa。
阻尼器與壓力表接頭配位內螺紋為:
M14X1.5; M20x 1.5。
阻尼器接頭外螺紋為:
M14X1, 5; M20X1.5; R1.5; R2。
對產品有特殊要求時，可按訂貨合同執行。
三.技術要求
3.1減幅比
3.1.1可調阻尼器的減幅比 *小調整范圍應在0. 05~0. 8之間連續可調，且不得有卡阻或松動現象。
3.1.2不可調阻尼器的減幅比不大于0. 5。
3.2 穩定性
阻尼器的減輻比應穩定，當減福比值穩定后，其變化量不得大于該值的0.2倍。
3.3 脈動誤差.
阻尼器的脈動誤差不大于其 *高工作壓力值的土2%。
3.4 超負荷
阻尼器應能承受 *高工作壓力值1.5倍的超負荷,不得有滲漏現象。
3.5 附加裝置
為了避免阻尼器堵塞，可附加過濾裝置或隔離裝置。
3.6 外觀
阻尼器的可見部分應無明顯的瑕疵、劃痕，接頭螺紋應無明顯毛刺和損傷。所有標志、數字、文字及
符號應清晰、正確。
四.試驗方法
4.1 條件
4.1.1 測試用壓力表的 度等級一般為0.4級，測量范圍應與阻尼器使用范圍相匹配。,
4.1.2試驗介 質:藥用篾麻油。
4.1.3試驗周圍環境溫度為20士5C。

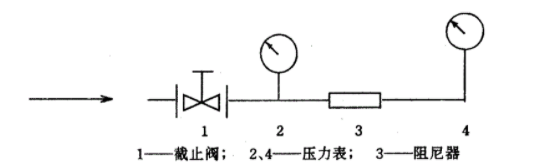

4.1.4 試驗系統示意圖:
